產品簡介

三軸橢圓水平振動篩是在傾斜式圓振動篩和直線式振動篩的基礎上研發的一種新型篩，它激振力強，振幅大，更好獲取理想成品。三軸驅動能使篩機產生理想的橢圓運動，它兼有圓振動篩和直線振動篩的優點，且橢圓軌跡、振幅可調，可根據實際物料狀況選擇振動軌跡，對難篩分的物料更具優勢。

三軸橢圓水平振動篩主要由底架、篩箱、激振器、電機皮帶傳動機構，篩網，給排料裝置，和像膠彈簧組成。激振器設置在篩箱一側的質心位置處，由三根并列的振動軸級成，每一根軸上裝有速比為1的互相嚙合的齒輪；在每一個齒輪上裝有偏心重量相等、偏心半徑相同的配重盤，配重盤與齒輪的相對位置可以改變，通過螺栓定位孔定位并固定在齒輪上；定位孔每間隔5°設一個，保證振動方向從30°-60°的調整。在配重盤上鑲有數個重量相等的可調整的配重柱。激振器皮帶輪是偏心的。在篩箱的側板上設置有噴淋孔，可對物料進行水洗篩分。在初始裝配時，三根軸上的偏心質量設計成如圖中3中的b圖所示的位置。由于重力的作用，偏心質量所產生的合力矩為零，裝配后的偏心塊的位置如圖3中的a所示自然靜止的位置。當三軸上的偏心質量運動到如圖3中的C所示的方向位置時，偏心質量所產生的激振力為最小。其中兩個軸偏心質量產生的離心力互相抵消（橢圓短軸方向），只有一個軸的偏心質量產生的離心力起作用。當三軸上的偏心質量運動到如圖3中的d所示的方向位置時，由于三軸的偏心質量位于相同的方向，所以產生的激振力為最大（橢圓長軸方向）。

性能優勢

三軸橢圓水平振動篩適用于各種礦山、石礦場、移動式篩分站 ，適用的物料更是廣泛，像 石灰石、白云巖、方解巖、花崗巖、玄武巖、輝綠巖、頁巖、石英石、河卵石、鐵礦石、煤矸石、有色金屬礦石、鵝卵石等均適用，兼?zhèn)淞藘A斜式圓振動篩和水平式直線振動篩的各自的優點，具有透篩性好、處理能力大、安裝高度小的特點，是各種礦山，石礦場，移動式篩分站的理想設備。

工作原理

三軸橢圓水平振動篩以三軸塊偏心激振器為激振源，以橡膠支承彈簧為彈性元件，以篩箱激振器等為可動部分的篩分設備。其振動器的三根軸上裝有相等偏心質量、相同偏心半徑的配重塊。動力由電機經皮帶傳遞至主動軸，再經速比為1的齒輪進行傳動，使三根軸同速旋轉，從而產生激振力，使篩箱作強制連續的橢圓運動。物料以此運動為動力，在水平的篩面上沿圓周方向作不斷的拋擲運動，在拋起松散分層的同時向前運動，周而復始地完成粒度分級和向前輸送的過程。

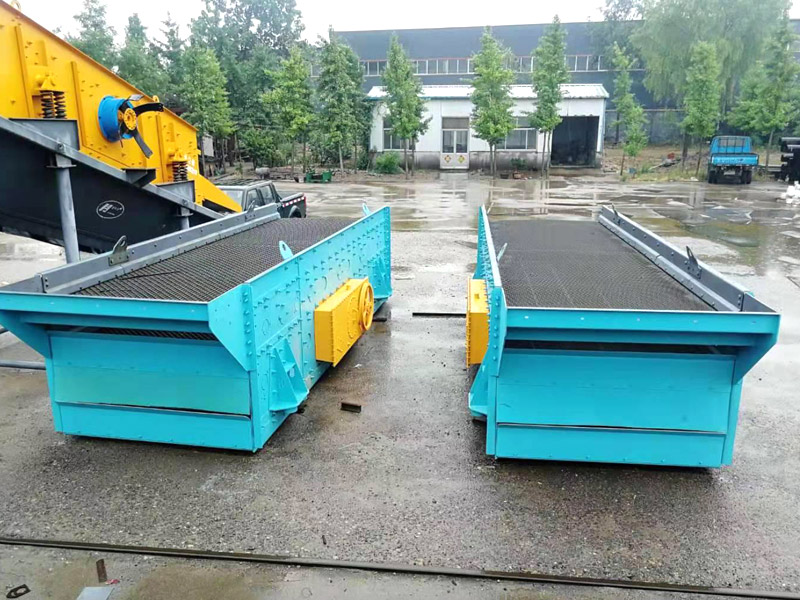

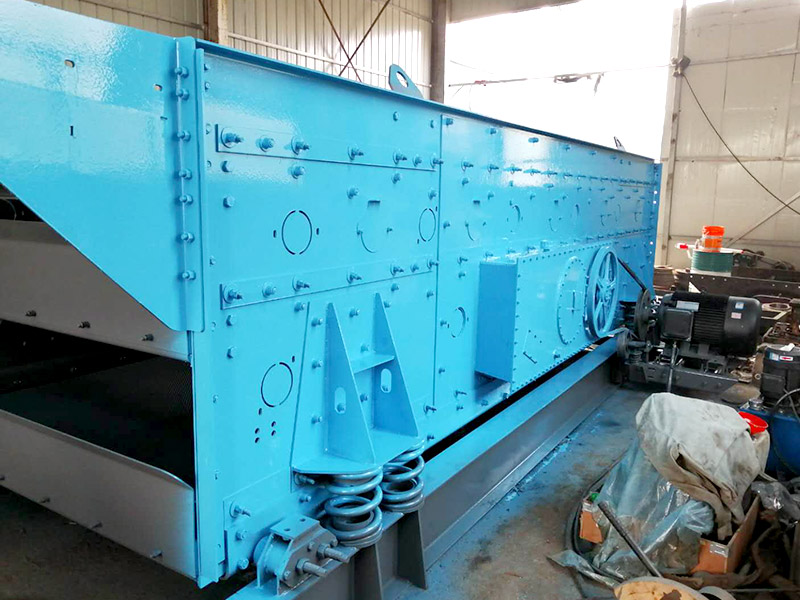

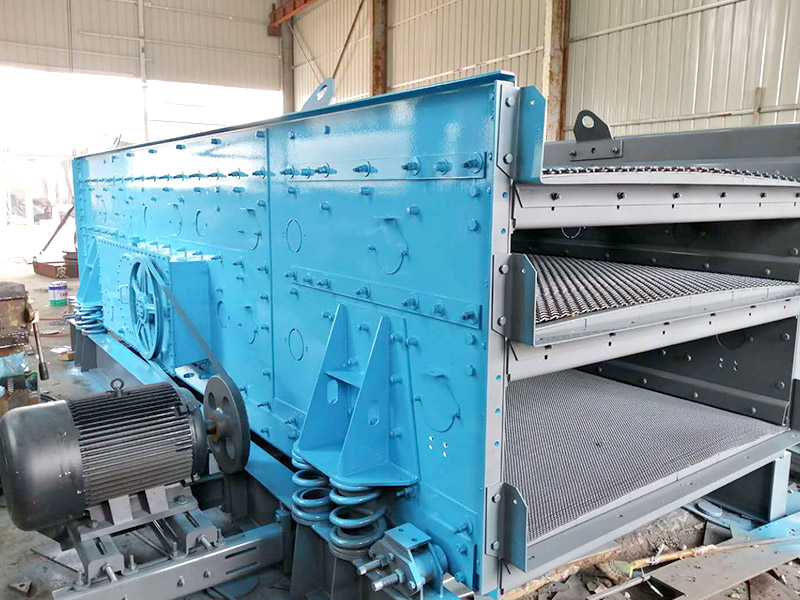

作業現場
